Lexique de charpente bois : les termes à connaître pour lire un plan
Quand on cherche un vocabulaire de charpente à télécharger, le besoin est rarement théorique : il faut comprendre vite un plan, une fiche technique, un devis ou un document de chantier. Un bon lexique doit donc aller droit au but, avec des définitions courtes, des termes classés clairement et une version facile à consulter hors ligne, notamment en PDF.
La charpente bois a son propre langage. Certaines expressions décrivent des pièces visibles, d’autres concernent les assemblages, les efforts, le matériau ou la mise en œuvre. Sans repères, un simple descriptif technique peut devenir difficile à lire, même pour une personne déjà familière du bâtiment.
Ce qu’un lexique de charpente bois doit vraiment contenir
Un lexique utile ne se limite pas à une liste de mots. Il doit relier chaque terme à sa fonction dans l’ouvrage : soutenir, reprendre une charge, assembler, contreventer, couvrir ou répartir les efforts. C’est ce lien entre le mot et son rôle qui permet de comprendre une charpente, pas seulement de mémoriser une définition.
Quiz : Lexique Charpente Bois
Un périmètre centré sur la charpente, pas sur tout le bâtiment
Le vocabulaire de la construction bois est vaste. Pour rester exploitable, un document consacré à la charpente bois doit prioriser les éléments de structure : fermes, pannes, chevrons, arbalétriers, entraits, poinçons, liteaux, contreventements, assemblages et pièces de liaison. Les notions liées au matériau bois sont utiles, mais elles doivent servir la compréhension de la charpente.
Une organisation qui facilite la recherche rapide
Deux classements sont particulièrement efficaces. Le classement alphabétique permet de retrouver immédiatement un mot aperçu dans un plan ou une notice. Le classement par familles techniques aide davantage à apprendre : pièces principales, pièces secondaires, assemblages, couverture, matériau, efforts mécaniques. Pour un usage pédagogique, combiner les deux reste la solution la plus simple.
Le point souvent oublié, c’est la continuité entre les pièces. Une charpente fonctionne comme un ensemble d’appuis et de transmissions d’efforts. Lire un lexique avec cette idée en tête aide à repérer non seulement le nom des pièces, mais aussi ce qui les relie : appui, emboîtement, traction, compression, serrage, report de charge. On comprend alors que les éléments ne sont pas isolés, mais liés dans une même chaîne structurelle.
Les termes de charpente bois à connaître en priorité
Avant de consulter un document plus complet, certains mots reviennent presque toujours dans les plans, descriptifs et fiches techniques. Les connaître donne une base solide pour lire un document de charpente sans s’arrêter à chaque ligne. Ils servent aussi de repères quand la page est dense ou quand la formulation du chantier reste très technique.

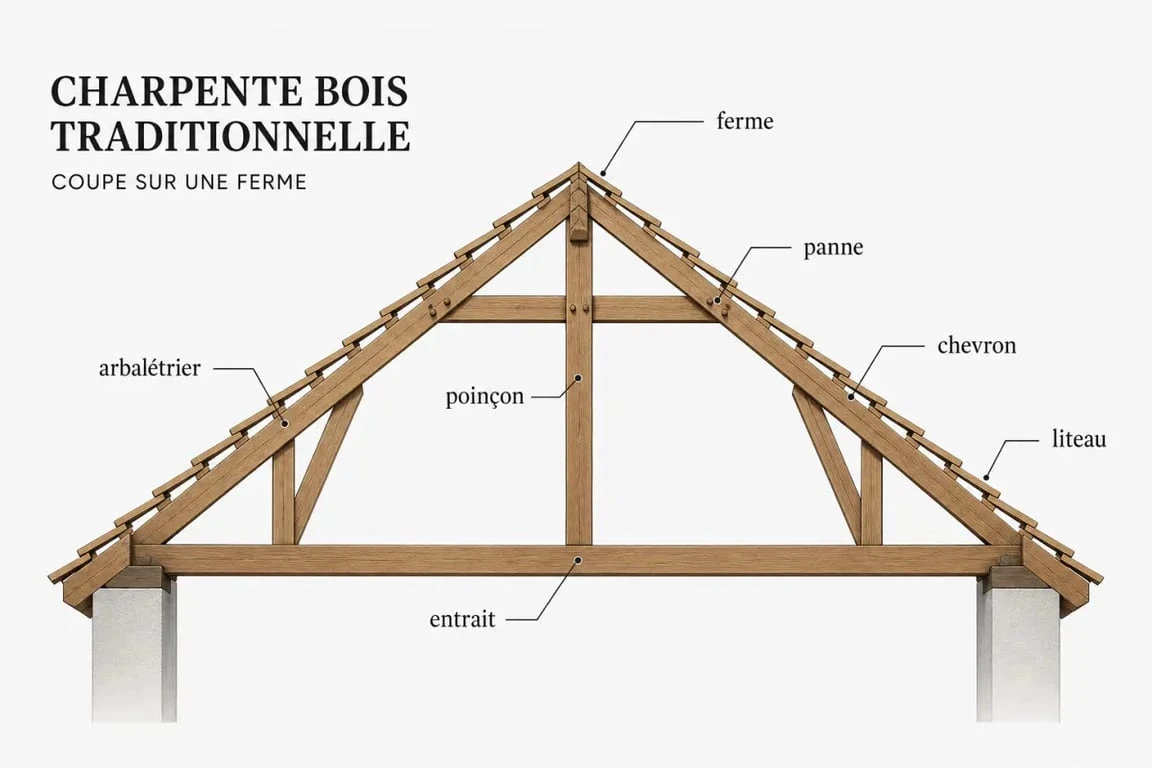

| Terme | Définition simple | À quoi il sert |
|---|---|---|
| Ferme | Ensemble triangulé formant l’ossature principale d’une charpente. | Reprendre les charges de toiture et les transmettre aux appuis. |
| Arbalétrier | Pièce inclinée d’une ferme, généralement placée dans le sens de la pente. | Porter une partie de la couverture et participer à la stabilité de la ferme. |
| Entrait | Pièce horizontale reliant les pieds d’une ferme. | Limiter l’écartement des arbalétriers. |
| Poinçon | Pièce verticale située au centre de certaines fermes. | Participer à l’équilibre de l’ensemble et relier plusieurs éléments. |
| Panne | Pièce horizontale posée sur les fermes ou les murs. | Recevoir les chevrons et transmettre les charges. |
| Chevron | Pièce inclinée posée dans le sens de la pente du toit. | Supporter les liteaux ou voliges. |
| Liteau | Petite pièce de bois fixée sur les chevrons. | Servir de support aux éléments de couverture. |
| Contreventement | Dispositif destiné à empêcher la déformation de la structure. | Stabiliser la charpente face aux efforts horizontaux. |
Les mots qui décrivent les pièces principales
Les termes comme ferme, panne, chevron, entrait ou arbalétrier reviennent souvent dans les documents techniques. Ils permettent d’identifier la structure générale de la toiture. Dans un devis ou une fiche d’exécution, ces mots indiquent aussi les dimensions, l’essence de bois, la section ou le mode de pose. Un lecteur sait alors où se situe la pièce et quel rôle elle joue dans l’ensemble.
Les mots liés aux assemblages
Une charpente bois ne se comprend pas uniquement pièce par pièce. Les assemblages expliquent la manière dont les éléments travaillent ensemble. On peut rencontrer des termes comme embrèvement, tenon, mortaise, boulonnage, clouage, vissage, sabot ou connecteur. Selon le type de charpente, ces assemblages peuvent être traditionnels, mécaniques ou mixtes. Ils disent beaucoup sur la logique de fabrication et sur la façon dont les efforts circulent.
Pourquoi le format PDF reste le plus pratique
La requête autour du PDF est logique : un lexique de charpente est un support que l’on veut garder, imprimer, annoter ou transmettre. Sur chantier, en atelier, en formation ou lors de la lecture d’un plan, le format téléchargeable évite de dépendre d’une connexion ou d’une navigation web peu pratique. Il répond aussi à un besoin très simple : ouvrir vite le bon terme et le retrouver sans effort.
Pour l’impression et la consultation hors ligne
Un PDF bien conçu peut être imprimé en quelques pages, rangé dans un classeur technique ou partagé avec une équipe. Il est aussi utile pour les apprentis, les formateurs, les maîtres d’ouvrage et les particuliers qui veulent comprendre le vocabulaire employé par un charpentier. L’idéal est de prévoir une mise en page aérée, avec des entrées courtes et un index clair. La lecture gagne alors en confort, surtout quand le document sert de référence rapide.
Pour une lecture rapide sur mobile
Le PDF n’est pas toujours confortable sur téléphone si la page est trop dense. Une version HTML indexable reste donc très utile : elle permet de rechercher un terme depuis un moteur, de lire une définition sans zoomer et de naviguer par familles. Le plus simple est de proposer les deux : une page web structurée et un fichier PDF nommé clairement, par exemple avec les mots lexique, charpente, bois et pdf.
Pour un usage documentaire, on peut aussi consulter des ressources institutionnelles ou techniques. Un fichier hébergé sur ecologie.gouv.fr porte par exemple une référence visible de type FP_N2_Charpente bois et une date dans son nom, 24.05.2018. Ce type d’intitulé montre l’intérêt des documents identifiables : sujet, niveau, version ou date apparaissent directement dans le fichier.
Langage technique du bois : les notions à ne pas confondre
Un glossaire de charpente doit aussi clarifier quelques notions propres au matériau bois. Elles ne désignent pas toujours des pièces, mais elles influencent la lecture d’une fiche technique et la compréhension des choix de conception. Un lecteur qui repère ces mots comprend plus vite pourquoi une section change, pourquoi une portée compte ou pourquoi une liaison est renforcée.
Essence, section et portée
L’essence désigne le type de bois utilisé. La section correspond aux dimensions d’une pièce, souvent exprimées en largeur et hauteur. La portée indique la distance franchie entre deux appuis. Ces trois notions sont liées : une même pièce ne se comporte pas de la même manière selon son essence, sa section, sa longueur et les charges qu’elle doit reprendre. C’est souvent à cet endroit que la lecture technique devient plus précise.
Charge, appui et effort
Les charges regroupent ce que la charpente doit supporter : poids propre, couverture, éléments associés et sollicitations extérieures selon le contexte du projet. L’appui désigne la zone où une pièce transmet une charge à un mur, une poutre ou un autre élément porteur. Les efforts, eux, décrivent la manière dont la matière travaille : compression, traction, flexion ou cisaillement.
Ces mots sont importants car ils donnent du sens aux dimensions et aux choix d’assemblage. Un lecteur non spécialiste peut ainsi comprendre pourquoi une pièce est renforcée, pourquoi une liaison est précisée ou pourquoi un contreventement est ajouté dans une zone donnée. Le lexique sert alors de passerelle entre le dessin, la note technique et la réalité du chantier.
Créer ou choisir un bon PDF de lexique charpente bois
Si vous devez sélectionner, imprimer ou produire un document de référence, quelques critères simples permettent d’éviter les supports trop vagues. Un lexique professionnel doit rester lisible par un débutant sans perdre sa précision technique. Il doit surtout répondre à un besoin de consultation rapide, pas à une logique de discours long.
- Un titre de fichier explicite : le nom du PDF doit indiquer clairement qu’il s’agit d’un lexique ou glossaire de charpente bois.
- Des définitions courtes : chaque entrée doit expliquer le terme en une ou deux phrases, sans jargon inutile.
- Un classement logique : ordre alphabétique, familles techniques ou double index.
- Des termes réellement utilisés : mieux vaut couvrir les mots fréquents des plans, devis et fiches techniques avant d’ajouter des notions rares.
- Une version imprimable : marges correctes, contraste suffisant, tableau lisible et pagination claire.
- Une version web complémentaire : utile pour la recherche rapide et l’indexation des définitions.
Pour un usage pédagogique, le plus efficace consiste à accompagner le lexique d’exemples de lecture : repérer une panne sur un schéma, distinguer un chevron d’un liteau, comprendre le rôle d’un entrait dans une ferme. Le vocabulaire devient alors un outil de lecture du projet, et non une simple liste à apprendre. La définition prend du sens dès qu’elle se rattache à un élément concret.
Un bon document sur les termes utilisés en charpente bois doit donc répondre à trois besoins en même temps : retrouver un mot rapidement, comprendre sa fonction dans l’ouvrage et conserver une ressource fiable sous forme de PDF. C’est cette combinaison qui en fait un véritable support de travail, aussi utile à l’atelier qu’en formation ou lors de la préparation d’un chantier.
