Panne sablière : prévenir le glissement de l’égout et repérer les dégâts

Placée au bas de la pente du toit, la panne sablière reçoit les extrémités des chevrons et maintient la géométrie de l’égout. Elle transmet les charges de la couverture vers les murs porteurs ou le chaînage. Une fixation insuffisante, un bois humide ou une section mal adaptée peuvent donc déformer le rampant et fragiliser la toiture.

La panne sablière, premier appui des chevrons

La panne sablière est une poutre horizontale installée en partie basse du rampant, au niveau de l’égout de toiture. Dans une charpente traditionnelle, elle repose généralement sur le haut des murs périphériques ou sur un chaînage béton. Dans le bâti ancien, elle peut s’appuyer sur une maçonnerie en pierre ou en moellons. Les chevrons prennent appui sur cette pièce avant de remonter vers les pannes intermédiaires et la panne faîtière.

Son rôle ne se limite pas à porter les chevrons. La sablière aide à conserver une ligne de tuiles régulière, limite le glissement des chevrons et répartit les efforts vers la structure porteuse. Son dimensionnement dépend de la portée, de l’entraxe des chevrons, des appuis disponibles, du poids de la couverture et des sollicitations dues au vent et à la neige. Une toiture lourde ou une structure ancienne impose donc une vérification adaptée au bâtiment.

Fixer une panne sablière sur maçonnerie sans créer de point faible

Isoler le bois de l’humidité du mur

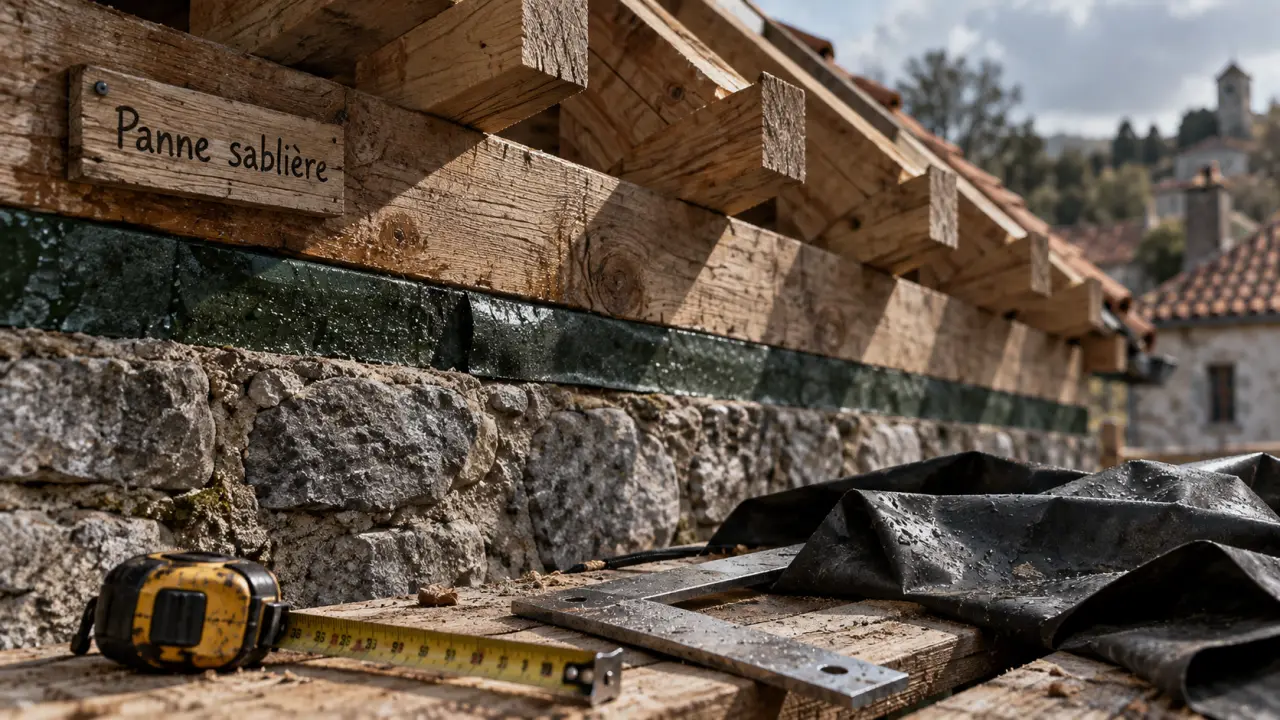

Le contact direct entre le bois et une maçonnerie qui retient l’eau favorise les remontées capillaires. Une bande d’arase crée une séparation entre les deux matériaux. Selon le système retenu, elle peut être en EPDM, en bitume ou en aluminium ventilé. Une bande EPDM de 1,2 mm figure notamment parmi les solutions utilisées.

Cette protection ne remplace pas une évacuation correcte de l’eau. Une gouttière débordante, un solin défectueux, une noue mal évacuée ou un écran sous-toiture interrompu peuvent humidifier durablement la sablière. Il faut donc contrôler le fil d’eau de la gouttière, la continuité du pare-pluie et la ventilation derrière le peigne d’égout. Une infiltration persistante doit être supprimée avant toute réparation du bois.

Choisir l’ancrage selon la qualité du support

Sur un chaînage béton sain, la liaison peut être réalisée avec des goujons à expansion, des tiges filetées scellées chimiquement, des équerres structurelles ou des platines. Les ancrages M12 à M16 sont couramment envisagés, mais leur diamètre, leur profondeur et leur espacement doivent correspondre au support et aux efforts à reprendre. Un intervalle de 60 à 120 cm peut servir de repère de conception. Dans un cas de pose sur une toiture à 35 degrés, un ancrage tous les 80 cm est prévu. Ces valeurs ne doivent pas être reproduites sans vérification.

Dans un mur ancien, une pierre friable, une brique creuse ou des moellons aux joints irréguliers, le scellement chimique n’est pas une solution automatique. Il faut repérer les zones résistantes, éviter de fissurer la maçonnerie et vérifier la reprise de charge. Le perçage, le dépoussiérage du trou, le respect de la notice du fabricant et le contrôle du serrage comptent autant que le choix de la fixation.

Avant le blocage définitif, un laser rotatif permet de contrôler le niveau, l’alignement et l’absence de vrillage. La panne doit être correctement calée et rester en contact avec son support. Une fixation serrée sur une pièce mal positionnée peut maintenir un défaut au lieu de le corriger.

Humidité, flèche, insectes : les signaux qui imposent un diagnostic

Une panne sablière dégradée peut se repérer depuis l’extérieur. Une ligne de tuiles qui ondule, un égout qui s’affaisse, une gouttière dont la pente change, des fissures dans l’enduit au sommet du mur ou un décollement local de la couverture doivent attirer l’attention. Dans les combles, recherchez des auréoles, un bois noirci, des fibres friables, des fissures anormales, des connecteurs corrodés et un jeu entre le chevron et son appui.

• Un tournevis qui s’enfonce d’environ 5 mm dans un bois apparemment sain peut révéler une perte de cohésion locale.
• Des traces d’humidité ou de dégradation sur 10 à 30 cm depuis la sablière orientent vers une infiltration ou une remontée capillaire.
• De petits trous, de la vermoulure ou des galeries peuvent signaler la présence de vrillettes, de capricornes ou de termites.
• Une flèche visible sur une longueur de 8 à 12 m, surtout si elle s’accentue, mérite une analyse structurelle.

Ces indices doivent être rapprochés de la cause probable. Une infiltration venue de la couverture n’appelle pas la même intervention qu’un glissement lié à un ancrage insuffisant. De même, une déformation de la maçonnerie peut déplacer la sablière même si le bois reste en bon état.

Un traitement fongicide, insecticide ou autoclave protège le bois, mais ne corrige pas l’origine de l’humidité. Avant de traiter, il faut rétablir l’écoulement de l’eau, la continuité du pare-pluie et la ventilation de l’égout. Les connecteurs doivent aussi être compatibles avec l’exposition : galvanisation Z275 minimum, ZM310 recommandée dans les situations plus exigeantes, ou inox A2 à moins de 5 km de la mer.

Renforcer ou remplacer : une intervention qui commence par l’étaiement

Une reprise légère peut être envisagée lorsque le bois reste majoritairement sain et que le défaut concerne un ancrage, un calage ou un assemblage. Des équerres, des platines, des boulons ou des feuillards continus peuvent alors renforcer la liaison, après vérification de la capacité du mur et de la panne. Un renfort ne doit pas dissimuler une pièce pourrie ni un tassement actif de la maçonnerie.

Lorsque la portance est compromise, le remplacement par tronçons peut éviter une dépose totale de la toiture. Il exige toutefois un étaiement progressif des chevrons et une méthode de chantier précise. La zone est d’abord soulagée. La partie dégradée est ensuite retirée, puis le nouvel appui est préparé avec une bande d’arase. La pièce est reposée et ancrée avant le transfert des charges.

Cette opération peut provoquer un mouvement de toiture si elle est mal conduite. Elle relève d’un charpentier. L’avis d’un bureau d’études structure est nécessaire en cas de déformation importante, de mur ancien ou de charge élevée. La dépose de quelques éléments de couverture peut aussi être nécessaire pour accéder à la sablière et contrôler correctement les assemblages.

À titre de repère, une fixation seule sur 12 m linéaires peut demander 1 à 2 jours. Avec un remplacement partiel et un traitement, l’intervention est estimée entre 3 et 5 jours. Une reprise de fixation se situe entre 80 et 140 €/ml hors tuiles. Un remplacement avec bois traité et renforts peut représenter 180 à 350 €/ml. L’accès, la dépose de la couverture, l’état de la maçonnerie et un éventuel drainage extérieur font varier le budget.

Choisir le bois et la section sans se fier à une dimension standard

Les sections commerciales de 60 x 160, 75 x 180, 75 x 220 ou 100 x 250 mm facilitent l’approvisionnement. Les longueurs disponibles vont généralement de 3 m à 6 m, avec des formats de 3,50 m, 4 m et 5 m. Une panne de 100 x 225 mm sur 6 m existe aussi dans les gammes de bois de charpente.

Une dimension disponible n’est toutefois pas forcément adaptée à la toiture. La section doit être déterminée selon la descente de charges, la portée réelle, l’entraxe des chevrons et les appuis. La couverture, la neige, le vent et l’état de la maçonnerie influencent également le choix. Une pièce plus grande ne corrige pas à elle seule un support insuffisant ou une fixation mal conçue.

L’essence, la rectitude et la classe d’emploi comptent autant que la section. Un bois stocké à plat, sur cales ventilées et au sec, limite les déformations avant la pose. La classe 2 peut convenir à un bois protégé de l’humidité. Les classes 3 ou 4 répondent à des expositions plus sévères, selon les conditions d’emploi.

Les prescriptions du DTU 31.1 et de l’Eurocode 5 fournissent des références utiles pour concevoir une charpente. Elles ne remplacent pas une validation professionnelle lorsque la sablière est porteuse, que la structure existante est modifiée ou qu’une déformation est déjà visible. En cas de doute, le diagnostic du support et de la pièce doit précéder l’achat du bois et le choix des ancrages.
