Plan de masse : 98% de réussite pour vos projets en évitant les erreurs de conformité
Le plan de masse est une pièce maîtresse de tout dossier de demande d’autorisation d’urbanisme. Que vous déposiez un permis de construire ou une déclaration préalable, ce document graphique fait le lien entre votre projet immobilier et la réalité physique de votre terrain. La maîtrise de ce document permet d’atteindre un taux de réussite de 98 % auprès des services instructeurs des mairies, en minimisant drastiquement les demandes de pièces complémentaires.
Comprendre le rôle du plan de masse dans l’urbanisme

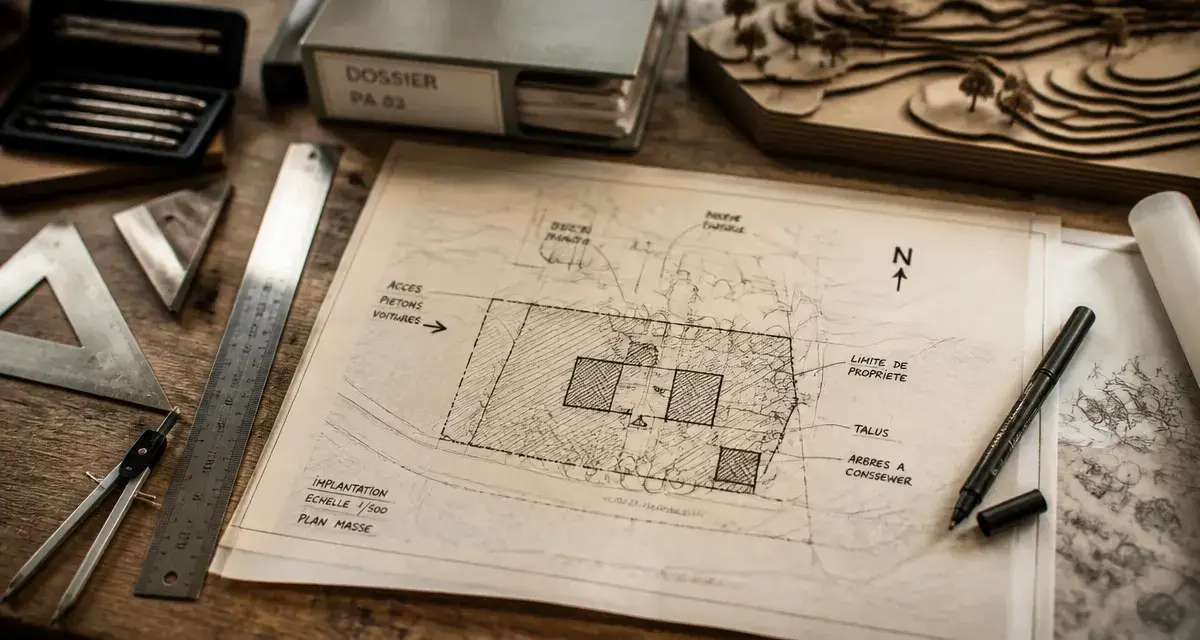

Le plan de masse est une vue aérienne du terrain présentant l’état actuel de la parcelle et l’intégration de votre projet. Son rôle est double : il permet à l’administration de vérifier la conformité du projet avec les règles du Plan Local d’Urbanisme (PLU) et assure une insertion cohérente dans le paysage environnant. Ce document ne se limite pas à la représentation du bâtiment. Il détaille les limites séparatives, les marges de recul imposées par la réglementation, ainsi que les éléments paysagers et techniques existants. En fournissant une lecture claire de l’emprise au sol, il permet aux agents de la mairie de visualiser l’impact des travaux sur le voisinage et l’occupation du sol.
Testez vos connaissances sur le plan de masse
Les éléments indispensables pour un dossier conforme
Pour être recevable, un plan de masse doit comporter des informations précises et normalisées. L’oubli de l’une de ces données est la cause principale des blocages administratifs. Un dossier complet doit inclure le tracé précis des limites de propriété et des accès existants. Il est nécessaire d’indiquer la cotation précise du bâtiment projeté ainsi que les distances par rapport aux limites séparatives. L’orientation au Nord est indispensable pour l’étude de l’ensoleillement. Le plan doit également faire figurer le tracé des branchements aux réseaux publics comme l’eau, l’électricité, l’assainissement et le gaz. La topographie est un élément clé, avec les altitudes du terrain et les niveaux du projet si le dénivelé est significatif. Enfin, le plan doit localiser la végétation, notamment les arbres existants qui seront conservés ou abattus. Il est crucial de distinguer les constructions existantes de celles projetées, souvent par des hachures ou des codes couleurs, afin de faciliter l’analyse par le service urbanisme.
Méthodologie : comment réaliser un plan de masse efficace
Réaliser un plan de masse demande de la rigueur. La première étape consiste à récupérer le plan cadastral de votre terrain sur le site officiel. Ce document sert de base, mais ne remplace pas un relevé de géomètre en cas de terrain complexe ou de limites incertaines. Lors de la conception, considérez votre plan comme une superposition méthodique. Imaginez chaque élément comme une couche distincte : la topographie de base, le réseau des branchements, et l’implantation du projet. Cette approche par strates permet de vérifier la cohérence technique de chaque intervention, évitant les chevauchements illisibles. Pour les projets complexes, l’utilisation de logiciels de CAO permet de garantir une précision millimétrée. Assurez-vous que l’échelle, généralement comprise entre 1/100e et 1/500e, permet une lecture aisée des cotes par l’instructeur.
Analyse d’un exemple type : de l’existant au projet
Un plan de masse réussi se lit en deux temps. D’abord, l’état initial : le terrain vierge, la maison existante, les arbres et la voirie. Ensuite, le projet : l’extension ou la construction nouvelle, les accès et la modification des clôtures. La clarté de cette superposition distingue un dossier professionnel d’un schéma imprécis. Si vous projetez une extension, le plan doit montrer la surface de plancher créée et l’emprise au sol totale après travaux. Dans les zones protégées par les Architectes des Bâtiments de France, le soin apporté à l’insertion graphique du projet sera scruté avec une attention particulière pour valider l’harmonie architecturale.
Anticiper les refus : les points de vigilance majeurs
Les services d’urbanisme rejettent souvent les dossiers pour des motifs de forme autant que de fond. À partir du 1er janvier 2026, de nouvelles mises à jour des formulaires Cerfa entreront en vigueur, notamment pour les références Cerfa 16702*02 et Cerfa 16703*02. Il est impératif d’utiliser les versions à jour pour éviter tout refus automatique. Parmi les erreurs fréquentes, l’omission des cotes est systématiquement sanctionnée. Une incohérence entre les plans, où les mesures du plan de masse diffèrent de celles des plans de façade ou de coupe, est également rédhibitoire. Enfin, le non-respect du PLU, notamment concernant les distances de recul par rapport à la rue ou aux voisins, entraîne un rejet immédiat. Pour sécuriser votre démarche, demandez un certificat d’urbanisme opérationnel en amont. Ce document confirme la faisabilité du projet et permet de réaliser le plan de masse sur des bases juridiques solides.
