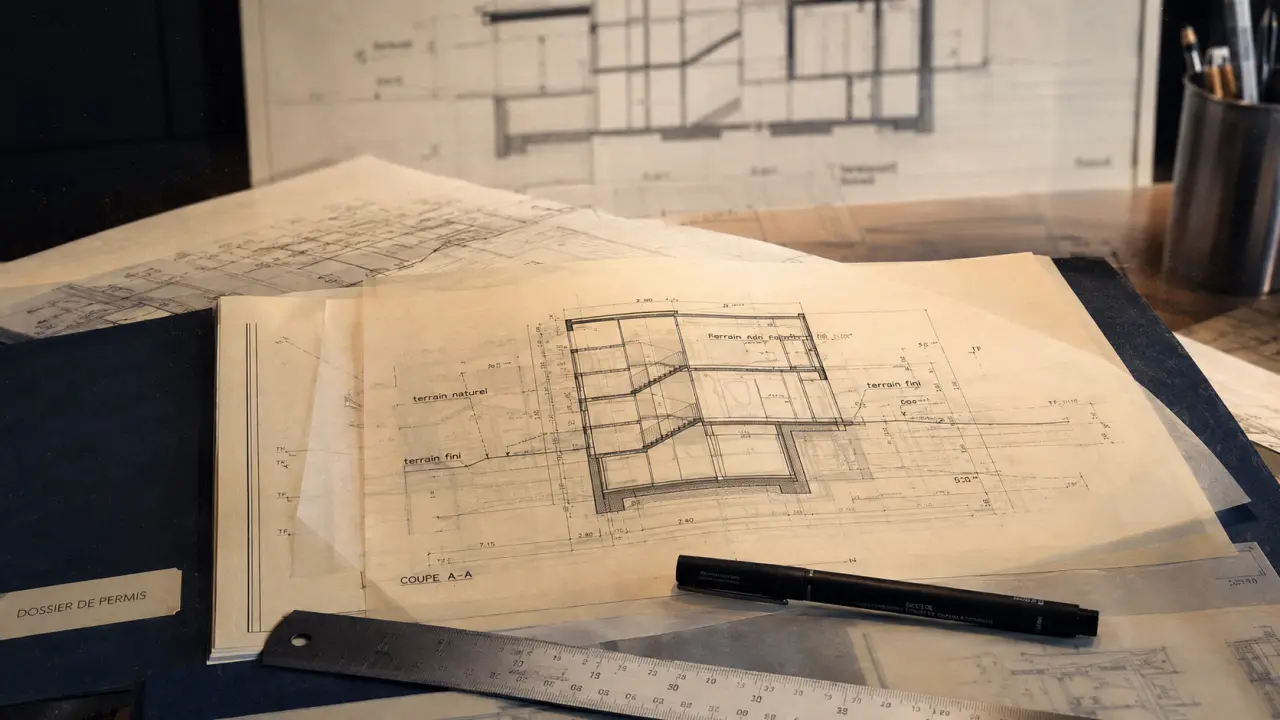

Plan en coupe : terrain naturel, niveaux et erreurs à éviter
Le plan en coupe du terrain et de la construction permet à l’administration de comprendre, d’un seul regard, comment un projet s’insère dans sa parcelle. Il ne montre pas seulement une maison, une extension ou un garage vus de profil. Il fait aussi apparaître la pente, les niveaux, les terrassements et l’effet réel des travaux sur le relief existant.
Dans un dossier de permis de construire ou de déclaration préalable, ce document compte beaucoup. Un plan trop vague, sans distinction nette entre terrain naturel et état futur, complique l’instruction et peut conduire à une demande de pièces complémentaires.
À quoi sert vraiment un plan en coupe ?
Un plan en coupe, aussi appelé plan de coupe, représente le terrain et la construction en vue de profil. On imagine que la parcelle et le bâtiment sont traversés par une ligne précise, puis dessinés sur cette tranche. La coupe montre alors le profil du terrain, les volumes construits et les niveaux principaux.
Son rôle diffère de celui d’un simple dessin architectural. Il sert à expliquer la relation entre le projet et le sol, avec des repères concrets : hauteur apparente, implantation sur une pente, niveau du rez-de-chaussée, présence d’un sous-sol, déblais, remblais ou terrassement. C’est donc un document de lecture topographique autant qu’un document de construction.
Un complément indispensable au plan de masse et aux façades
Le plan de masse situe la construction sur la parcelle, avec ses distances, ses accès et son emprise. Les plans de façades montrent l’aspect extérieur du bâtiment. Le plan en coupe, lui, relie ces informations à la réalité du terrain. Il permet de comprendre si la maison est posée sur un terrain plat, encaissée, surélevée ou partiellement enterrée.
Cette complémentarité est essentielle. Une façade peut paraître conforme prise seule, mais la coupe révèle parfois une hauteur plus importante côté aval, un remblai conséquent ou une modification sensible du terrain naturel. C’est ce regard croisé qui aide à apprécier le projet dans sa globalité.
Les informations à faire apparaître sur le plan
Un plan en coupe lisible doit faire apparaître les éléments nécessaires à la compréhension du projet, sans surcharge inutile. L’objectif n’est pas de produire un dessin décoratif, mais un document clair, coté et cohérent avec les autres pièces du dossier. Quelques repères bien choisis suffisent souvent mieux qu’une accumulation de détails secondaires.
- le profil du terrain naturel, c’est-à-dire l’état initial avant travaux ;
- le terrain fini ou état futur après les aménagements ;
- l’implantation de la construction par rapport au terrain ;
- les niveaux principaux, comme le rez-de-chaussée, l’étage, le sous-sol, la toiture ou le faîtage si nécessaire ;
- les cotes altimétriques ou repères de niveaux utiles ;
- les déblais et remblais lorsque le relief est modifié ;
- les volumes extérieurs visibles, par exemple les murs, la toiture, une terrasse, un accès, une piscine ou un garage selon le projet ;
- la ligne de coupe, qui doit correspondre à celle indiquée sur le plan de masse.
Terrain naturel et terrain fini : la distinction à ne pas négliger
La confusion entre terrain naturel et terrain fini fait partie des erreurs les plus fréquentes. Le terrain naturel correspond au profil existant avant intervention. Le terrain fini correspond au niveau prévu après travaux, une fois les terrassements, remblais, plateformes, accès ou talus réalisés.
Cette distinction permet à l’administration d’évaluer l’impact du projet sur la parcelle. Une maison qui semble basse sur le dessin peut en réalité demander un remblai important. À l’inverse, une construction semi-enterrée peut réduire son impact visuel tout en modifiant fortement le terrain. Le plan doit donc comparer clairement l’avant et l’après.
Niveaux, pente et altimétrie
Sur un terrain en pente, la coupe devient particulièrement importante. Elle montre les différences de niveau entre l’amont et l’aval, la hauteur réelle des façades, l’accès au bâtiment et les éventuels soutènements. Même sur un terrain peu incliné, des cotes bien placées évitent les ambiguïtés.
Les repères d’altimétrie n’ont pas besoin d’être nombreux, mais ils doivent être utiles : niveau du sol existant, niveau du sol fini, niveau du plancher, égout de toiture ou faîtage lorsque ces informations sont nécessaires à la vérification des règles locales. L’idée est simple : donner assez d’éléments pour que la lecture soit immédiate.
Dans quels dossiers le plan de coupe est-il demandé ?
Le plan en coupe intervient dans les demandes d’autorisation d’urbanisme lorsque le projet doit montrer son insertion dans le terrain. Il est notamment associé aux dossiers de permis de construire et à certaines déclarations préalables de travaux.
La référence réglementaire couramment citée est l’article R.431-10 du code de l’urbanisme, qui mentionne les pièces permettant d’apprécier l’insertion du projet. Dans les formulaires et notices de dossier, le plan de coupe est souvent identifié sous les codes PCMI3 pour un permis de construire maison individuelle et DP3 pour une déclaration préalable.
Ce que le service urbanisme cherche à vérifier
Le service urbanisme ne lit pas le plan de coupe comme un simple dessin technique. Il l’utilise pour vérifier la cohérence du projet avec les règles applicables : hauteur, implantation, adaptation au terrain, modifications du relief, insertion dans l’environnement et conformité au PLU lorsqu’il existe.
Un plan clair facilite l’instruction. À l’inverse, une coupe sans cotes, sans terrain naturel ou sans correspondance avec le plan de masse crée un doute. Ce doute peut conduire à une demande de complément, voire à une appréciation défavorable si le projet reste difficile à vérifier.
Méthode simple pour réaliser une coupe lisible
La réalisation d’un plan en coupe doit commencer avant le dessin final. Il faut d’abord choisir où couper le terrain. La ligne de coupe doit traverser les éléments les plus utiles à comprendre, par exemple la pente principale, la construction, un accès, une terrasse, un sous-sol ou un talus.
- Repérer sur le plan de masse la ligne de coupe la plus pertinente.
- Relever le profil du terrain existant le long de cette ligne.
- Tracer la construction en respectant ses niveaux et ses proportions.
- Ajouter le terrain futur après travaux.
- Coter les hauteurs et niveaux nécessaires.
- Vérifier la cohérence avec les façades, le plan de masse et les règles d’urbanisme.
Pensez la coupe comme un axe de lecture, et non comme un dessin isolé. Cet axe traverse la parcelle, le relief, le bâtiment et parfois les usages : arrivée en voiture, entrée de plain-pied, descente vers un jardin, création d’une terrasse ou retenue de terre. En choisissant une ligne de coupe qui raconte ce parcours, vous donnez à l’administration une compréhension plus fine du projet. Une coupe bien orientée montre des hauteurs, mais aussi la logique d’habiter le terrain.
Adapter le niveau de détail au projet
Une petite extension sur terrain plat ne demande pas le même niveau de précision qu’une maison sur forte pente avec sous-sol et murs de soutènement. Plus le relief est complexe, plus la coupe doit être explicite. Pour une piscine, une terrasse surélevée ou un garage semi-enterré, il est utile de montrer les excavations, les remblais et les niveaux d’accès.
Le recours à un professionnel, à un logiciel de plan ou à un exemple annoté peut aider lorsque les niveaux sont difficiles à représenter. L’essentiel reste de produire un document proportionné, lisible et cohérent avec le reste du dossier. Une coupe simple peut suffire si elle répond clairement aux questions posées par le projet.
Erreurs fréquentes et bonnes pratiques selon les cas
Les erreurs sur un plan de coupe ne viennent pas toujours d’un manque de dessin. Elles viennent souvent d’un manque de hiérarchie : trop peu d’informations importantes, ou au contraire trop de détails secondaires qui rendent la lecture confuse. Le bon niveau d’information dépend du projet, mais la logique reste la même : montrer ce qui change le terrain et ce qui fixe les niveaux.
| Cas de projet | Point à surveiller | Bonne pratique |
|---|---|---|
| Terrain plat | Plan trop sommaire | Indiquer tout de même le terrain naturel, le terrain fini et les niveaux principaux. |
| Terrain en pente | Hauteur réelle mal comprise | Montrer clairement l’amont, l’aval, les cotes et l’impact des terrassements. |
| Extension | Confusion entre existant et projet | Distinguer le bâtiment existant, la partie créée et les niveaux raccordés. |
| Piscine ou terrasse | Relief modifié non représenté | Faire apparaître déblais, remblais, talus ou soutènements éventuels. |
| Sous-sol ou garage enterré | Accès et excavation peu lisibles | Représenter la rampe, les niveaux bas et le terrain fini autour de l’ouvrage. |
Avant de déposer le dossier, vérifiez trois points simples : la ligne de coupe apparaît bien sur le plan de masse, le terrain naturel et l’état futur sont différenciés, et les niveaux correspondent aux façades. Cette vérification croisée évite beaucoup d’incohérences et limite les retours du service urbanisme.
Un bon plan en coupe n’a pas besoin d’être spectaculaire. Il doit surtout permettre à une personne qui ne connaît pas le terrain de comprendre rapidement où se situe la construction, comment elle s’adapte au relief et quelles transformations sont prévues. C’est cette lisibilité qui sécurise le dossier et réduit les allers-retours avec l’administration.
